เครื่องทำความร้อนน้ำหล่อเย็น PTC สำหรับ BTMS

หากคุณกำลังมองหาเครื่องทำความร้อนน้ำหล่อเย็น ptc สำหรับ btms ยินดีต้อนรับสู่การขายส่งผลิตภัณฑ์จากโรงงานของเรา ในฐานะหนึ่งในผู้ผลิตและซัพพลายเออร์ชั้นนำในประเทศจีน เราจะเสนอบริการที่ดีที่สุดและการจัดส่งที่รวดเร็วแก่คุณ ตอนนี้ให้ตรวจสอบใบเสนอราคากับผู้ขายของเรา



เครื่องทำความร้อนน้ำหล่อเย็น PTC สำหรับ BTMS



ระบบการจัดการความร้อนด้วยแบตเตอรี่ (BTMS) ที่ใช้ของเหลว-ของ NF Group ผสมผสานวงจรการทำความเย็นประสิทธิภาพสูง-เข้ากับวงจรทำความร้อน PTC ทำให้มีการควบคุมอุณหภูมิที่แม่นยำสำหรับแบตเตอรี่ลิเธียม-ไอออนตลอดสภาวะการทำงานที่หนักหน่วง ทำให้มั่นใจได้ถึงประสิทธิภาพ ความปลอดภัย และอายุการใช้งานสูงสุด

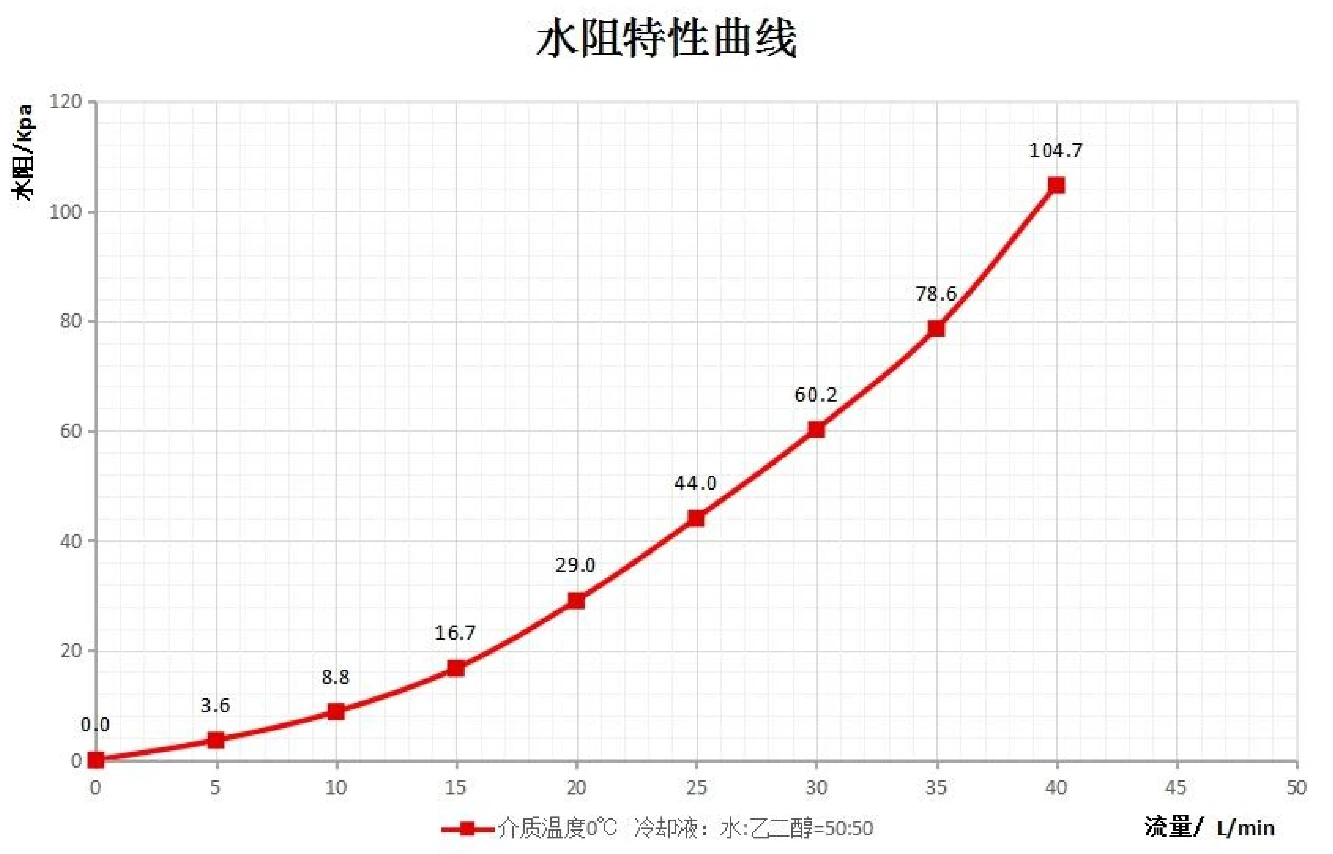

กราฟกำลังอุณหภูมิ-	เส้นโค้งลักษณะการต้านทานน้ำ







Tใช่	Cการดำเนินการ	Mมูลค่าขั้นต่ำ	ค่าปกติ	สูงสุด ค่า	หน่วย
อุณหภูมิแวดล้อมในการทำงาน		-40		85	ระดับ
อุณหภูมิในการจัดเก็บ		-40		120	ระดับ
ความชื้นสัมพัทธ์		5		95	%
ระดับความสูง				5500	m
อุณหภูมิในการทำงานปานกลาง		-40		90	ระดับ
ความจุน้ำหล่อเย็นในตัวเรือน			230		มล
ข้อมูลจำเพาะของน้ำหล่อเย็น	ไกลคอล/น้ำ		50/50
มิติโดยรวม			187.1*159.3*105		มม
น้ำหนัก	ไม่มีสารหล่อเย็น		2050		g
แรงดันระเบิดของถังเก็บน้ำ	อุณหภูมิห้อง			5	บาร์
กำลังไฟฟ้าเข้า	DC350V,10L/นาที,60 องศา	5000	5500	6000	W
ช่วงแรงดันไฟฟ้าต่ำ	ดี.ซี	9	12/24	32	V
กระแสไฟจ่ายแรงดันต่ำ	ดี.ซี	40	70	150	มิลลิแอมป์
กระแสไฟนิ่งแรงดันต่ำ	สถานะการนอนหลับ		15	100	ยูเอ
ช่วงไฟฟ้าแรงสูง	ดี.ซี	250	350	450	V
กระแสไฟฟ้าแรงสูงนิ่ง				2	มิลลิแอมป์
เวลาคายประจุไฟฟ้าแรงสูง	ไฟฟ้าแรงสูงดับ			5	s
กระแสอิมพัลส์สตาร์ทแรงดันสูง	อุณหภูมิปานกลาง <30 องศา			35	A
ฟังก์ชั่นเชื่อมต่อไฟฟ้าแรงสูง	ใช่
ความต้านทานของฉนวน	ดีซี1000วี	100			MΩ
ความแข็งแรงของฉนวน	AC1900V/60 วินาที			10	มิลลิแอมป์
ระดับการป้องกัน			IP67
ติดต่อปล่อย ESD				6	เควี
ESD ระบายอากาศ				15	เควี
ฟังก์ชั่นการป้องกัน	กระแสเกิน, ไฟฟ้าลัดวงจร, ความร้อนสูงเกินไป, แรงดันไฟเกิน, แรงดันตก และฟังก์ชันการป้องกันอื่น ๆ
การตรวจจับอุณหภูมิ	มีเซนเซอร์วัดอุณหภูมิที่ตำแหน่งน้ำเข้าและทางออกและบน PCB
เกณฑ์การป้องกันความร้อนสูงเกินไป	น้ำหล่อเย็น > 70 องศา , ฮิสเทรีซิส 10 องศา
อินเตอร์เฟซการสื่อสาร	สามารถ
ความต้านทานของเทอร์มินัล	ไม่มี



1. ภาพรวมของระบบ

แผนภาพนี้แสดงของเหลว-ที่เย็นและร้อนระบบการจัดการความร้อนของแบตเตอรี่(BTMS) สำหรับแบตเตอรี่ลิเธียม-ไอออน โดยผสมผสานวงจรการทำความเย็น (การทำความเย็น) และวงจรการทำความร้อน PTC (การทำความร้อน) เพื่อรักษาชุดแบตเตอรี่ให้อยู่ในช่วงอุณหภูมิการทำงานที่เหมาะสมที่สุด เพื่อให้มั่นใจถึงประสิทธิภาพ ความปลอดภัย และอายุการใช้งานที่ยืนยาว

2. ส่วนประกอบและฟังก์ชันที่สำคัญ

ก. วงจรสารทำความเย็น (Cooling Loop)



• วงจรนี้จะขจัดความร้อนออกจากแบตเตอรี่ในระหว่างที่-สภาวะอุณหภูมิสูง (เช่น การชาร์จอย่างรวดเร็ว การขับโหลดสูง-)
• คอมเพรสเซอร์: เพิ่มแรงดันและอัดไอสารทำความเย็นความดันต่ำ-ให้เป็นก๊าซอุณหภูมิสูง-และแรงดันสูง
• คอนเดนเซอร์: ปล่อยความร้อนจาก-สารทำความเย็นแรงดันสูงสู่อากาศโดยรอบ (ผ่านถังเก็บน้ำ/หม้อน้ำ) และควบแน่นเป็นของเหลวแรงดันสูง-
• เอ็กซ์แพนชันวาล์ว: ลดความดันของสารทำความเย็นที่เป็นของเหลว ทำให้เย็นลงอย่างรวดเร็วจนกลายเป็นส่วนผสมของไอ-ของเหลวความดันต่ำ-
• เครื่องระเหย: ดูดซับความร้อนจากวงจรน้ำหล่อเย็น ทำให้สารทำความเย็นกลายเป็นไอความดันต่ำ{0}} ซึ่งจะกลับไปยังคอมเพรสเซอร์เพื่อทำซ้ำวงจร



B. วงจรน้ำหล่อเย็น (Liquid Loop)



• นี่คือวงกลางที่ถ่ายเทความร้อนระหว่างแบตเตอรี่ ตัวแลกเปลี่ยนความร้อน และระบบทำความเย็น/ทำความร้อน
• ปั๊มน้ำแบบอิเล็กทรอนิกส์: หมุนเวียนสารหล่อเย็น (เช่น สารละลายเอทิลีนไกลคอล) ทั่วทั้งลูป
• เครื่องแลกเปลี่ยนความร้อน: ทำหน้าที่เป็นส่วนเชื่อมต่อระหว่างวงจรสารทำความเย็นและวงจรสารหล่อเย็น โดยจะถ่ายเทความเย็นจากเครื่องระเหยไปยังสารหล่อเย็น (สำหรับการระบายความร้อนด้วยแบตเตอรี่) หรือถ่ายเทความร้อนจากสารหล่อเย็น (เพื่อให้ความร้อน)
• ชุดแบตเตอรี่: โหลดที่ต้องจัดการด้วยการระบายความร้อน ความร้อนจะถูกดูดซับจากแบตเตอรี่ในระหว่างการทำความเย็น และความร้อนจะถูกส่งไปยังแบตเตอรี่ในระหว่างการทำความร้อน



C. วงจรทำความร้อน (การทำงานที่อุณหภูมิต่ำ-)



• วงจรนี้จะอุ่นแบตเตอรี่ในสภาพแวดล้อมที่เย็นเพื่อรักษาประสิทธิภาพ (เช่น การชาร์จ/คายประจุที่อุณหภูมิต่ำ-)
• เครื่องทำความร้อนน้ำหล่อเย็น PTC:เครื่องทำความร้อนค่าสัมประสิทธิ์อุณหภูมิบวกที่จะให้ความร้อนแก่สารหล่อเย็นด้วยไฟฟ้าก่อนที่จะไหลไปยังแบตเตอรี่ มีการควบคุมตัวเอง-และป้องกันความร้อนสูงเกินไป
• เซ็นเซอร์ PTC/PT100 (PTC): เซ็นเซอร์อุณหภูมิที่ตรวจสอบอุณหภูมิน้ำหล่อเย็นหรือแบตเตอรี่ โดยส่งข้อเสนอแนะไปยังตัวควบคุมระบบเพื่อปรับพลังงานความร้อน/ความเย็น

ง. ถังเก็บน้ำ/หม้อน้ำ

คอนเดนเซอร์จะปฏิเสธความร้อนไปยังอากาศโดยรอบผ่านส่วนประกอบนี้ โดยทำหน้าที่เป็นตัวระบายความร้อนสำหรับวงจรการทำความเย็น

3. โหมดการทำงาน

โหมด 1: โหมดทำความเย็น



• คอมเพรสเซอร์ทำงาน และวงจรการทำความเย็นจะทำงาน
• เครื่องระเหยจะทำให้สารหล่อเย็นในตัวแลกเปลี่ยนความร้อนเย็นลง
• ปั๊มน้ำอิเล็กทรอนิกส์จะหมุนเวียนสารหล่อเย็นเย็นไปยังชุดแบตเตอรี่เพื่อดูดซับความร้อน
• สารหล่อเย็นที่อุ่นจะกลับไปยังตัวแลกเปลี่ยนความร้อนเพื่อให้เย็นลงอีกครั้ง
• ความร้อนที่สารทำความเย็นดูดซับจะถูกปฏิเสธไปยังอากาศแวดล้อมที่คอนเดนเซอร์/ถังเก็บน้ำ



โหมด 2: โหมดทำความร้อน



• เครื่องทำความร้อนน้ำหล่อเย็น PTC จะทำงาน โดยให้ความร้อนแก่น้ำหล่อเย็นหมุนเวียน
• ปั๊มจะหมุนเวียนสารหล่อเย็นที่ให้ความร้อนผ่านตัวแลกเปลี่ยนความร้อนและไปยังชุดแบตเตอรี่
• ความร้อนจะถูกถ่ายโอนไปยังแบตเตอรี่เพื่อเพิ่มอุณหภูมิให้อยู่ในช่วงที่เหมาะสมที่สุด
• โดยทั่วไปวงจรสารทำความเย็นจะไม่ทำงานในโหมดนี้

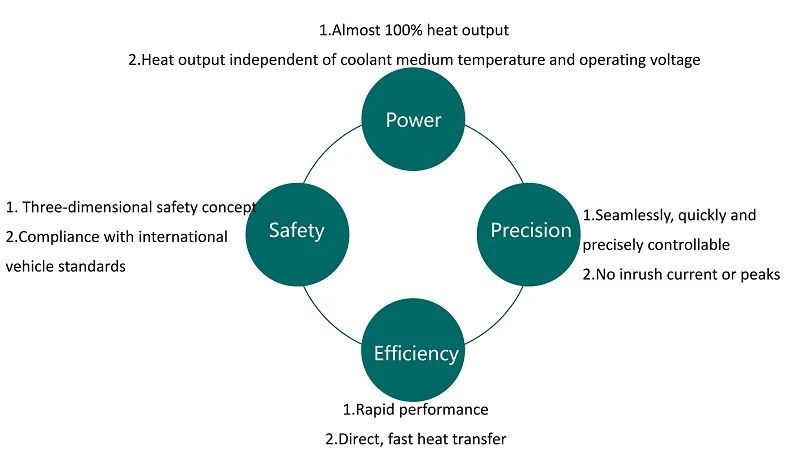

4. ข้อได้เปรียบที่สำคัญของระบบนี้



• การควบคุมอุณหภูมิที่แม่นยำ: รักษาอุณหภูมิของเซลล์ให้สม่ำเสมอและหลีกเลี่ยงความร้อนสูงเกินไป/เย็นเกินไป
• ความสามารถแบบคู่-: รองรับทั้งการทำความเย็น (อุณหภูมิสูง) และการทำความร้อน (อุณหภูมิต่ำ) เหมาะสำหรับทุกสภาพอากาศ
• ประสิทธิภาพสูง: การถ่ายเทความร้อนด้วยของเหลว-มีประสิทธิภาพมากกว่าการระบายความร้อนด้วยอากาศสำหรับแบตเตอรี่ที่มี-พลังงานสูง-ความหนาแน่น
• ความปลอดภัยและความน่าเชื่อถือ: เซ็นเซอร์ในตัวและ-PTC ที่ควบคุมตนเอง ป้องกันการหนีความร้อนและความเสียหายของส่วนประกอบ





หากต้องการรับใบเสนอราคาที่ปรับแต่งสำหรับเครื่องทำความร้อนน้ำหล่อเย็น PTC ที่ตรงตามข้อกำหนดการใช้งานเฉพาะของคุณ โปรดระบุข้อมูลต่อไปนี้:

- การสมัครเป้าหมาย (รถยนต์ไฟฟ้าโดยสาร รถยนต์เพื่อการพาณิชย์ การจัดเก็บพลังงาน ฯลฯ)
- แรงดันไฟฟ้าในการทำงานที่ต้องการ (DC) และพลังงานความร้อน (kW)
- ประเภทสารหล่อเย็น (ส่วนผสมของเอทิลีนไกลคอล/น้ำ น้ำบริสุทธิ์ ฯลฯ)
- ความสามารถในการทำความร้อนที่ต้องการและอุณหภูมิการทำงานสูงสุด
- ตัวต้านทานปลายที่ต้องการ
- วิธีการสื่อสารที่จำเป็นและอัตรารับส่งข้อมูล
- ปริมาณและกำหนดการส่งมอบเป้าหมาย

ทีมวิศวกรของเราจะตรวจสอบความต้องการของคุณและให้ใบเสนอราคาโดยละเอียดพร้อมระยะเวลาดำเนินการ ข้อกำหนดทางเทคนิค และข้อกำหนดทางการค้าภายใน 2 วันทำการ



เรานำเสนอโซลูชั่นการจัดส่งที่หลากหลายเพื่อให้ตรงตามกำหนดเวลาการจัดส่งและข้อกำหนดด้านต้นทุนของคุณ:

1. การขนส่งทางทะเล (FCL/LCL)
เหมาะสำหรับการสั่งซื้อปริมาณมาก- เราทำงานร่วมกับผู้ให้บริการขนส่งที่เชื่อถือได้เพื่อให้มั่นใจว่ามีความปลอดภัย{2}}ถึงปลายทาง-ถึงท่าเรือ-หรือถึงปลายทาง-ถึง-ได้อย่างปลอดภัยและคุ้มค่า จัดส่งถึงปลายทางไปยังท่าเรือหลักๆ ทั่วโลก

2. การขนส่งทางอากาศ
แนะนำสำหรับการสั่งซื้อเร่งด่วนหรือการจัดส่งขนาดเล็ก ระยะเวลาการขนส่งที่รวดเร็วเพื่อให้ตรงตามตารางการผลิตที่จำกัด โดยมีตัวเลือกการจัดส่งแบบถึงประตูบ้าน-ถึง-

3. จัดส่งด่วน (ดีเอชแอล/เฟดเอ็กซ์/ยูพีเอส)
สำหรับตัวอย่างขนาดเล็กหรือการจัดส่งตามเวลา-ที่มีความละเอียดอ่อน บริการด่วนให้-}สิ้นสุดการติดตามและการจัดส่งภายใน 7-10 วันทำการทั่วโลก

4. โซลูชั่นโลจิสติกส์แบบกำหนดเอง
นอกจากนี้เรายังสามารถประสานงานกับผู้ส่งสินค้าที่คุณต้องการเพื่อจัดการการจัดส่งจากคลังสินค้าของเราไปยังสถานที่ที่คุณกำหนด

ผลิตภัณฑ์ทั้งหมดได้รับการบรรจุหีบห่ออย่างปลอดภัยด้วยวัสดุป้องกัน-ไฟฟ้าสถิตและกันกระแทก เพื่อป้องกันความเสียหายระหว่างการขนส่ง เอกสารการจัดส่งครบชุด (ใบกำกับสินค้า รายการบรรจุภัณฑ์ CO ฯลฯ) จะถูกจัดเตรียมไว้สำหรับพิธีการศุลกากร
